هل يمكن تقسيم مروحة 0-10Vdc EC إلى عدة تروس سرعة ثابتة ؟

عادة ، ستوفر مراوح EC (PMSM) للمستخدمين واجهة تحكم في السرعة 0-10 فولت/PWM ، والوظائف بشكل عام كما هو موضح أدناه:

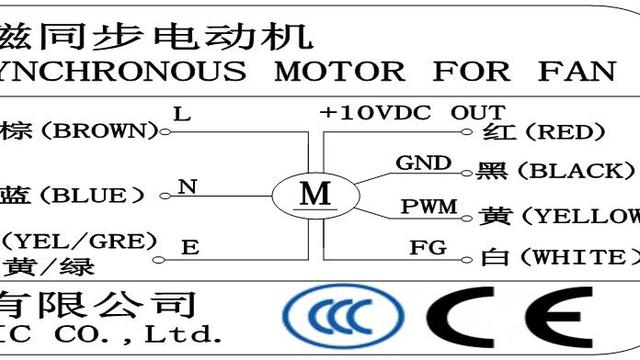

في مخطط الأسلاك مروحة

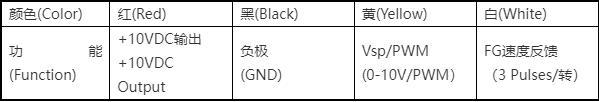

كابل رباعي النواة للتحكم في الإشارة:

كابل ثلاثي النواة لمدخلات الطاقة:

ولكن في بعض الحالات ، نريد استخدام جميع مزايا مراوح EC ، ولكننا لا نحتاج إلى تنظيم السرعة بدون خطوات 0-10 فولت أو لوحات دوائر التحكم في السرعة المطابقة. نحتاج فقط إلى 4 أو 3 تروس ثابتة السرعة (على سبيل المثال ، تم استخدام محركات تيار متردد بأربع سرعتين في الأصل). في هذا الوقت ، هل يمكن استبدالها بسلاسة ؟

الإجابة هي نعم تمامًا. يمكن لمروحة EC أيضًا توصيل خطوط إشارة التحكم في السرعة 3 أو 4 على لوحة دائرة التحكم مثل محركات تنظيم سرعة الصنبور بمحرك تيار متردد (نظريًا ، يمكن تقسيم المحركات EC إلى تروس N ، ولكن 4 عادة ما تكون كافية للاستخدام اليومي) ، كما هو موضح في الشكل التالي:

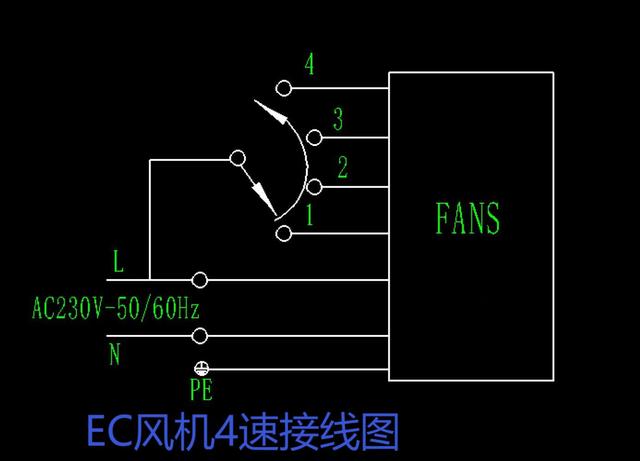

EC fan مخطط الأسلاك 4 سرعيات
