مقدمة إلى بروتوكولات الاتصال الشائعة لمحبي EC: RS485 ، يمكن FD ، و LIN

مقدمة إلى بروتوكولات الاتصال المشتركة لمحبي EC

تعتمد مراوح (EC) الحديثة إلكترونياً بشكل متزايد على بروتوكولات اتصال قوية للتحكم والمراقبة الدقيقة. يؤثر اختيار البروتوكول بشكل كبير على تكلفة النظام والأداء والتعقيد. توفر هذه الوثيقة مقارنة واضحة بين البروتوكولات الثلاثة السائدة: RS485 ، يمكن FD ، و LIN ، للمساعدة في اختيار تطبيقات HVAC.

ملخص تنفيذي: اختيار البروتوكول في لمحة

تحليل بروتوكول مفصل وتوصيات

1. RS485: "العمود الفقري" الفعال من حيث التكلفة

• ما هو عليه: ناقل اتصالات تسلسلي صناعي عالمي ، يوفر حصانة ضوضاء أفضل من UART القياسي.

• استخدام نموذجي في المشجعين:

• التحكم: أرسل أوامر PWM لتنظيم السرعة (عبر إشارة تناظرية من 0 إلى 10 فولت أو تعليمات Modbus).

• القراءة: جلب المعلمات الأساسية مثل دورة في الدقيقة ودرجة الحرارة ورموز الخطأ (كافية للبيانات الصغيرة النادرة).

• المزايا الرئيسية:

• تكلفة منخفضة جدا (رقائق الإرسال المستقبل الرخيصة).

• أسلاك بسيطة (يتطلب فقط زوج ملتوي).

• يدعم شبكات سيد واحد ومتعددة الرقيق (يتطلب تعيين عنوان يدوي).

• القيود:

• السرعة المنخفضة (عادة تصل إلى ، kbps) ، يمكن أن تصبح مزدحمة مع عقد متعددة.

• تفتقر إلى التحكيم المدمج ؛ تتطلب التصادمات إعادة الإرسال المستندة إلى البرامج.

• توصيتنا:

  ✅اختر عندما:الميزانية هي القيد الأساسي ، وتتحكم فقط في مراوح 1-2 ، ولا توجد حاجة إلى تبادل البيانات في الوقت الفعلي عالي التردد (مثل وحدات التهوية السكنية).

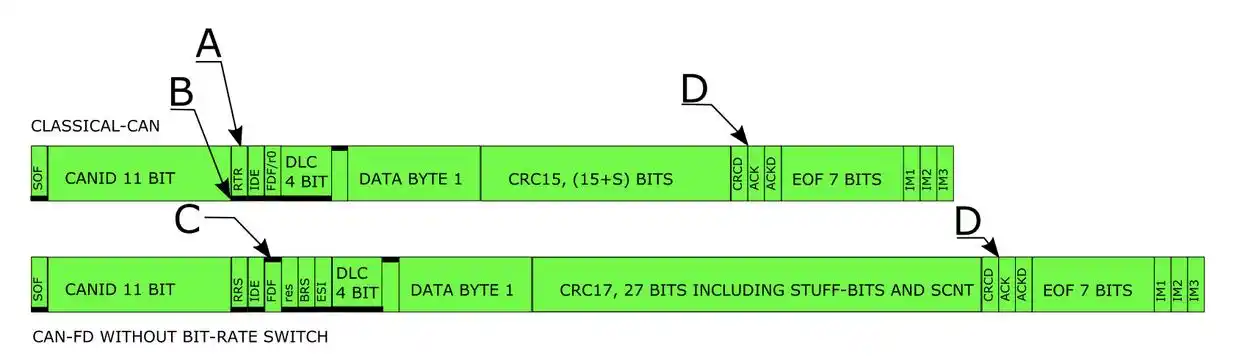

2. يمكن FD: الأداء العالي "الكل مستدير" (⭐أفضل اختيار ️ للأنظمة المعقدة)

• ما هو عليهنسخة محسنة من بروتوكول علبة ، تعمل كحافلة أساسية في تطبيقات السيارات والصناعية.

• استخدام نموذجي في المشجعين:

• تحكم منسق في مراوح متعددة (على سبيل المثال ، التحكم في السرعة المتزامنة في نظام التكييف في السيارة).

• إرسال الوقت الفعلي لمجموعات البيانات الكبيرة للتشخيص ، مثل السحب الحالي ومقاييس الاهتزاز ودرجة الحرارة.

• المزايا الرئيسية:

• ميزة سرعة كبيرةيدعم مرحلة البيانات سرعتان تصل إلى:8 ميغابايت في الثانية(2-4 ميغابايت في الثانية شائع في الممارسة العملية) ، مما يجعله أسرع 20 × من إعدادات RS485 النموذجية.

• حصانة ضوضاء فائقةالإشارات التفاضلية وفحوصات CRC القوية تجعلها مستقرة بشكل استثنائي ، حتى في البيئات الصاخبة كهربائيًا بالقرب من المحركات.

• التحكيم غير المدمر: يدعم العقد مع الرسائل القائمة على الأولوية ، والقضاء على تصادم البيانات.

• القيود:

• تكلفة أعلى (أجهزة الإرسال والاستقبال أكثر تكلفة من RS485).

• التطوير يتطلب الإلمام بمكدس بروتوكول علبة.

• توصيتنا:

  ✅اختر عندما:يتطلب التطبيق أداءً عاليًا في الوقت الفعلي ، وتنسيق متعدد المروحة ، ويجب أن يعمل في بيئات كهرومغناطيسية قاسية (مثل تبريد بطارية السيارة الكهربائية ، والتحكم في مروحة خط الإنتاج الصناعي).

3. لين: بروتوكول "صديق للميزانية" داخل السيارة (⚠️ ملاحظة: ليس نفس بروتوكول "الرابط" الخاص)

• ما هو عليهبروتوكول اتصال تسلسلي منخفض التكلفة مصمم لأجهزة استشعار ومحركات السيارات المنخفضة النهاية. تعمل عادة بمثابةحافلة فرعية، تعتمد على عقدة رئيسية (مثل ، وحدة ناقل علبة).

• استخدام نموذجي في المشجعين:

• التحكم في مراوح بسيطة ومنخفضة الطاقة داخل مقصورة السيارة (مثل تهوية المقاعد ومراوح التبريد الصغيرة).

• تُستخدم في المقام الأول لإرسال أوامر تشغيل/إيقاف بسيطة أو مستوى السرعة ؛ غير مناسبة لتعليقات البيانات المعقدة.

• المزايا الرئيسية:

• تكلفة منخفضة للغاية (اتصال أحادي السلك ، تكلفة الرقاقة ~ ، RS485).

• أسلاك الحد الأدنى (سلك واحد بالإضافة إلى الأرض).

• القيود:

• سرعة منخفضة جدا (أقل من 20 كيلو بايت في الثانية) ، بحد أقصى 8 بايت لكل إطار.

• لا يوجد تسامح مدمج للخطأ ؛ يفشل الجزء بأكمله في حالة تعطل العقدة الرئيسية.

• توصيتنا:

  ✅اختر عندما:التطبيق مراوح مساعدة داخل المركبات حساسة للتكلفة ، حجم بيانات منخفض (على سبيل المثال ، مراوح صغيرة بالقرب من أضواء القراءة).لا تستخدمها أبدًا لأنظمة التحكم الأساسية الحرجة.

الاستنتاج ومنطق الاختيار النهائي

يعتمد الاختيار الأمثل لتطبيق مروحة EC الخاص بك على موازنة متطلبات الأداء بعناية مقابل قيود الميزانية والتعقيد.

• للإعدادات البسيطة الواعية للميزانية→RS485هو الخيار العملي.

• للأداء والموثوقية والتدقيق في المستقبل→يمكن FDهو الحل المتفوق والموصى به ، خاصة للأنظمة الأولية الصناعية أو السيارات.

• للمراوح المساعدة غير الحرجة ذات البيانات المنخفضة في المركبات→لينهو خيار قابل للتطبيق وفعال من حيث التكلفة.
