نظرة عامة على مروحة EC: ما هي مروحة EC ؟

إن EC تعني Commutated إلكترونيًا ، والذي يجمع بين الفولتية AC و DC لتحقيق تغيير الطور المثالي بين الفولتين.

يعمل المحرك على جهد التيار المستمر ويمكن تشغيله إما عن طريق إمداد 230 فولت أو ثلاث مراحل 380VAC. يحتوي المحرك على دائرة التحكم في تحويل الجهد داخل المحرك.

يتم تمديد الجزء غير الدوار للمحرك (الجزء الثابت) لإفساح المجال للوحة الدائرة الكهربائية ، والتي تتضمن تحويل التيار المتردد إلى التيار المستمر وكذلك وحدة التحكم.

محرك EC الخاص بنا (يتم التبديل إليه إلكترونيًا) هو محرك من النوع الدوار الخارجي متزامن مغناطيسي دائم من ثلاث مراحل بدون قاعة (PMSM لفترة قصيرة). في دائرة التبديل ، يتم تحويل جهد التيار المتردد إلى جهد التيار المستمر بواسطة العاكس.

يعتمد وضع المحرك على الجهد المقدم من خلال وحدة العاكس (على غرار مبدأ محولات التردد).

تختلف لوحات الدوائر الكهربائية EC عن محولات التردد في أنها تقرر كيفية توفير التيار (التبديل) إلى مراحل المحرك في الجزء الثابت بناءً على الموضع واتجاه الدوران والقيم الافتراضية.

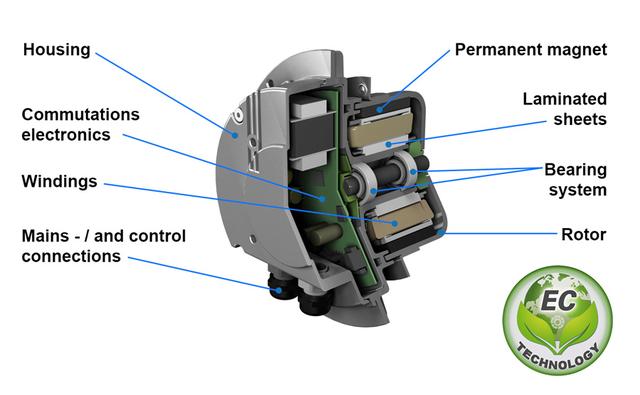

مخطط هيكل المحرك الدوار الخارجي EC

يولد المغناطيس الدائم في الدوار المجال المغناطيسي المطلوب لعملية التحميل الكاملة. هذا يسمح بكفاءة عالية ، ضوضاء منخفضة والتحكم المستمر في سرعة المحرك. يتم استخدام شفة التثبيت على الدوار لتجميع المكره. وفقًا لنوع المحرك ، تم تجهيز الصندوق الطرفي بوصلة لولبية كابل أو كابل توصيل لتسهيل الاتصال السريع. اعتمادًا على منطقة التطبيق ، يمكن اعتماد وظائف تحكم إضافية (مثل التحكم في الضغط الثابت والتحكم في تدفق الصوت والتحكم في درجة الحرارة).

محركات التيار المستمر التقليدية لديها السكن الذي يحتوي على جميع المكونات مثل فرش الكربون ، العاكس ، المحامل ، حديد التسليح مع اللفات ، وما إلى ذلك يتم ترتيبها واحدة تلو الأخرى. مع مكونات المحرك EC ، يتم توفير مساحة أكبر ، وجامعي وفرش الكربون ليست مطلوبة. نتيجة لذلك ، يكون المحرك أقصر بكثير وبالتالي يتمتع بمزايا من حيث الحجم والتشغيل الهادئ أثناء التثبيت.

مقارنة بالمحركات التقليدية ، فإن التكلفة الاستثمارية لمروحة EC أعلى قليلاً ، ولكن بسبب انخفاض استهلاك الطاقة وتكاليف التركيب المنخفضة (لا يلزم التحكم في المحول أو محول التردد أو التحكم في زاوية الطور) ، يمكن إطعامها في الغالب في أقصر وقت تشغيل.

في ظل المتطلبات البيئية الحالية لذروة الكربون ، يرتفع مصنعو المحركات والمروحة المحليين لدينا باستمرار ويقدمون مساهمات حقيقية لمستقبل جميل للمياه الخضراء والجبال الخضراء حول العالم!
